水性聚氨酯防水涂料是建筑防水领域的主流环保材料，以水为分散介质，无异味、无污染、不燃易爆，兼具优异的粘结力、弹性和耐水性，广泛应用于屋面、卫生间、地下室、桥梁、水池等各类防水工程。

施工质量直接决定防水效果，核心是“基层处理→涂料调配→涂刷施工→养护验收”，以下是标准化施工流程，适配各类建筑防水场景，新手可直接参考。

（一）施工前期准备

基层处理：基层需平整、坚实、干净，无油污、浮尘、裂缝和明水；若基层有裂缝（宽度≤0.5mm），用密封胶填补；若基层凹凸不平，用堵漏宝找平，养护至含水率≤9%（含水率过高会导致涂层起鼓、脱落），这是避免渗漏的关键步骤。

工具准备：准备毛刷、滚筒、喷枪（大面积施工）、搅拌器、计量工具等，工具需干净、无油污，避免污染涂料。

（二）核心施工步骤

底涂施工：先涂刷一层底涂，涂刷均匀，厚度控制在0.1-0.2mm，目的是增强涂料与基层的粘结力，底涂干燥时间≥2小时（25℃，通风良好），避免未干涂刷面涂。

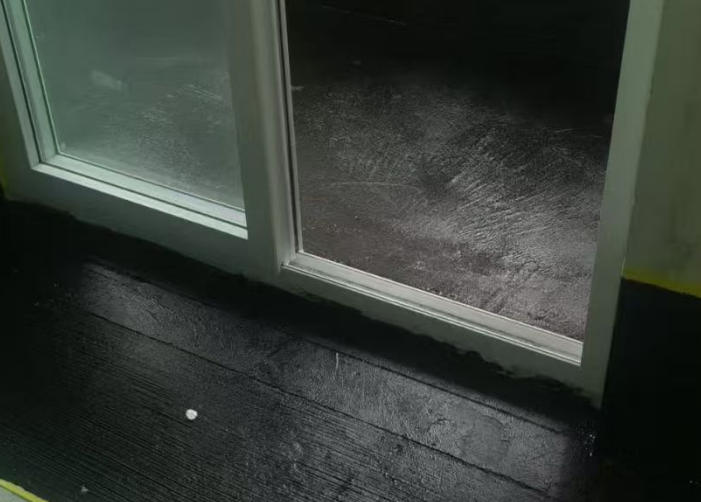

面涂施工：底涂干燥后，涂刷面涂，采用“交叉涂刷”方式（第一遍横向涂刷，第二遍纵向涂刷），每遍厚度控制在0.3-0.5mm，涂刷均匀，无漏涂、堆积现象；通常涂刷2-3遍，每遍干燥时间≥4小时（25℃），具体干燥时间可根据环境温度、湿度调整（温度越低、湿度越大，干燥时间越长），避免涂层未干即涂下一道，导致干燥时间不足、涂层粘连。

细部处理：屋面女儿墙、卫生间管道根部、阴阳角等易渗漏部位，需做加强处理，可在涂刷面涂前，粘贴聚酯布，再涂刷涂料，确保这些部位无渗漏隐患，这是防水施工的重点和难点。

（三）施工养护与验收

养护：施工完成后，进行自然养护，养护时间≥72小时（25℃），养护期间避免雨水冲刷、阳光直射、人员踩踏和重物碾压；若环境温度低于10℃，需采取保温措施，延长养护时间，确保涂层完全固化。

验收：养护完成后，进行闭水试验（卫生间、地下室等部位），往地面蓄水20-30mm，保持24-48小时，观察无渗漏、无起鼓，即为验收合格；屋面等外露部位，检查涂层无开裂、无脱落、无气泡，即为合格，验收合格后方可进行后续施工工序。

常见问题及解决方案

在配方制备和施工过程中，容易出现乳液分层、涂层起鼓、渗漏、干燥缓慢等问题，以下是常见问题、原因及解决方案。

问题1：乳液分层、结块（制备阶段）；原因：原料含水率过高、搅拌不均匀、pH值调节不当、乳化温度过高或过低；解决方案：严格控制原料含水率≤0.5%，乳化阶段提高搅拌转速，确保pH值在7.5-8.5之间，控制乳化温度在40-50℃，若已分层，可重新搅拌并调节pH值，若结块严重，需报废重制。

问题2：涂层起鼓、脱落（施工阶段）；原因：基层含水率过高、底涂未干即涂面涂、涂料与基层粘结力不足；解决方案：基层养护至含水率≤9%，确保底涂完全干燥后再涂面涂，底涂可适当增加涂刷遍数，增强粘结力，起鼓部位需铲除，重新处理基层后涂刷涂料。

问题3：涂层渗漏（使用阶段）；原因：施工漏涂、细部处理不到位、涂料厚度不均、基层裂缝未填补；解决方案：施工时重点检查阴阳角、管道根部等部位，确保无漏涂，采用交叉涂刷方式，保证涂层厚度均匀，基层裂缝需提前用密封胶填补，渗漏部位需铲除涂层，重新涂刷并做加强处理。

问题4：涂层干燥缓慢（施工阶段）；原因：环境温度过低、湿度太大、涂料配比错误；解决方案：改善施工环境，保持通风良好，温度低于10℃时采取保温措施，严格按配方比例调配涂料，避免固化剂用量不足，同时控制涂刷厚度，避免过厚导致干燥缓慢。

问题5：涂层表面有气泡、针孔（施工阶段）；原因：涂料搅拌时产生大量气泡、施工速度过快、基层有气孔；解决方案：涂料搅拌均匀后静置5-10分钟，消除气泡后再施工，控制施工速度，基层气孔需提前填补，施工时避免反复涂刷，减少气泡产生。

注意事项

原料储存：多元醇、异氰酸酯需密封储存，远离火源、热源，避免受潮；助剂需分类储存，避免混存发生反应，储存环境温度控制在10-30℃，保质期6-12个月。

制备安全：操作时佩戴手套、口罩、护目镜，避免原料接触皮肤和呼吸道；反应釜周围禁止吸烟、明火，防止异氰酸酯遇明火发生危险，同时避免杀菌剂直接加入，需按1:1加水稀释后缓慢加入，防止不分散。

施工安全：施工时保持现场通风良好，避免长时间接触涂料；施工工具需及时清洗，避免涂料凝固后难以清理，施工完成后及时清理现场，避免污染环境。

成品储存：成品涂料需密封储存，避免阳光直射和低温冷冻，储存温度控制在5-35℃，开封后需尽快使用，避免乳液变质，储存期间定期检查，若出现分层、结块，不可使用。

标准适配：工业生产需符合GB/T864-2008国标要求，若需降低成本，可在核心原料基础上适当增减填料用量，需提前进行小试，确保性能达标后再批量生产。
