高分子涤纶防水材料作为现代建筑防水领域的重要成员，凭借其优异的物理性能和环保特性，已成为工业与民用建筑防水的首选方案之一。这种材料以聚乙烯（PE）为基料，涤纶长丝无纺布为增强层，通过热融复合工艺形成多层结构，展现出抗拉强度高、延伸率大、耐腐蚀性强等突出特点，尤其适用于地下室、隧道、水池等对防水要求严格的工程场景。

一、材料结构与技术原理

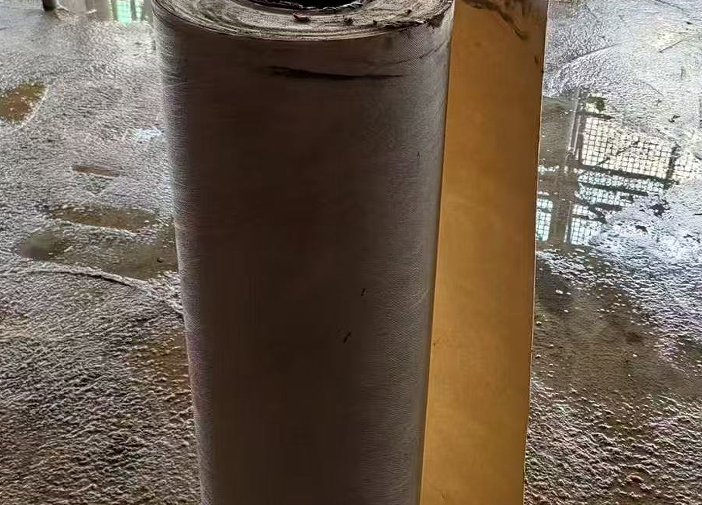

高分子涤纶防水卷材的核心在于其独特的"三明治"结构设计。最上层为防老化层，采用抗紫外线添加剂处理，有效延缓材料在户外环境中的性能衰减；中间层以高密度聚乙烯膜为主体，赋予材料卓越的防渗性能，其分子链排列致密可完全阻隔液态水渗透；底层则通过特殊工艺将涤纶无纺布与聚乙烯膜复合，既保证了材料整体强度，又创造了与水泥砂浆的良好粘结界面。这种复合工艺使材料的拉伸强度可达200N/50mm以上，断裂延伸率超过400%，远超传统沥青基防水材料。

二、性能优势的量化对比

在耐化学腐蚀性方面，实验室数据表明，聚乙烯涤纶卷材在pH值2-12的酸碱溶液中浸泡28天后，抗拉强度保持率仍达95%以上。对比聚氯乙烯（PVC）防水卷材，其低温弯折性能更为突出，-25℃环境下无裂纹产生，这得益于聚乙烯分子链的柔顺性。

环保性能是该材料的另一大亮点。生产过程中不产生沥青烟等有害物质，产品本体100%可回收利用。经SGS检测，其挥发性有机化合物（VOC）排放量仅为0.02μg/m³，完全满足GB/T18883-2022室内空气质量标准。

三、工程应用中的创新实践

在装配式建筑领域，高分子涤纶防水材料展现出独特适应性。北京某保障房项目采用预制夹心保温外墙板时，创新性地将1.2mm厚涤纶防水卷材与XPS保温板在工厂预复合，现场吊装后通过注浆管向接缝处灌注聚乙烯醇膨胀止水胶，形成"刚柔相济"的防水体系。工程验收时进行的48小时蓄水试验显示，渗漏率较传统工艺降低83%。

地下综合管廊的变形缝处理则体现了该材料的应变能力。成都某管廊工程在伸缩缝处采用"涤纶卷材+遇水膨胀橡胶条"的复合节点设计，当接缝发生10mm幅度的动态变形时，防水系统仍能保持完整密封。这种设计充分利用了涤纶纤维的高模量特性和聚乙烯膜的弹性恢复能力。

四、选型指南与施工要点

工程设计选型时需重点考虑三个参数：一是克重指标，常规屋面工程建议选用400g/㎡以上的产品，地下工程则需500g/㎡规格；二是剥离强度，基层与卷材的粘结力不应低于1.5N/mm。

施工过程中的细部处理尤为关键。阴阳角部位应预先制作半径不小于50mm的圆弧过渡，管道根部采用"裁套法"加强处理，即先裁剪星形切口，热熔粘贴后再用同材质片材覆盖焊接。某大型商业综合体项目的实测数据表明，这些细部节点的规范施工可使系统防水寿命延长6-8年。

随着《建筑与市政工程防水通用规范》GB55030-2022的实施，防水设计工作年限提升至25年，这为高分子涤纶防水材料提供了更广阔的应用空间。通过材料改性、施工工艺和智能监测的协同创新，这类环保型防水解决方案将在海绵城市建设、地下空间开发等领域发挥更大价值。
